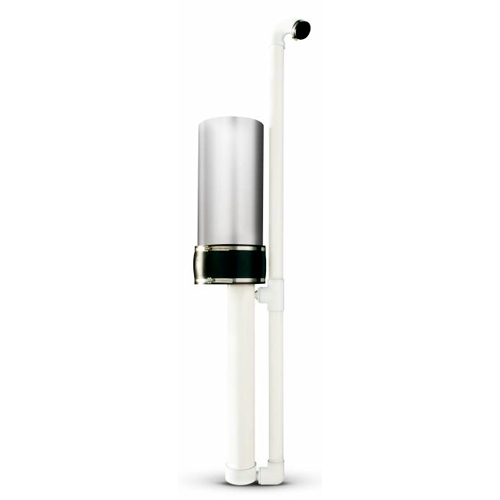

El Drain Gauge G3 fue diseñado específicamente para medir el drenaje profundo en áreas grandes a un costo asequible. El G3 es un lisímetro fácil de usar que proporciona un monitoreo confiable de la lixiviación, drenaje y recarga de aguas subterráneas sin la complejidad de los sistemas más grandes. Esto significa que puede instrumentar campos agrícolas completos para cuantificar mejor la variabilidad. El G3 se diseñó para instalarse debajo de la capa de arado, por lo que los productores pueden realizar operaciones normales directamente sobre el instrumento. Además, el Drain Gauge G3 se puede combinar con los sensores de humedad del suelo y pluviómetros para estimar el balance hídrico total con mayor precisión que los métodos que solo adivinan el drenaje profundo como residual.
El Drain Gauge G3 es un lisímetro pasivo-capilar que determina el volumen de agua y productos químicos que drenan desde la zona de la raíz hacia el agua subterránea. Una vez instalado debajo de la zona de la raíz, las muestras de agua se recogen fácilmente a través del conducto en la superficie para analizar químicos, fertilizantes y otros contaminantes. El medidor de drenaje no solo está construido con materiales inertes, por lo que no reaccionará con los compuestos recogidos en el depósito de muestras, sino que también cuenta con un diseño sellado que le permite trabajar en condiciones saturadas e insaturadas.
Sistema completamente sellado que protege de las capas freáticas altas.
La capacidad de drenaje de 61 mm permite grandes volúmenes de muestreo.
Se puede usar un sensor de CE (conductividad eléctrica CTD+DG) para monitorear los flujos de soluto.
Puede usarse con la Bomba Automática opcional para extraer muestras en implementaciones de drenaje remoto o de alto flujo de drenaje
Especificaciones Técnicas
Lisímetro G3:
Fabricante Meter Group, Inc., (Decagon Devices), modelo G3 Drain Gauge.
Succión en la toma: 110 cm (11 kPa).
Condiciones de operación: 0 °C a 50 °C (El transductor de presión no permanecer en el agua bajo temperatura de congelación, Sensor Ref. CTD + GD).
Peso: 20 kg con DCT en acero inoxidable; 14 kg con DCT en PVC.
Capacidad de recolección de soluciones:
3.1 L (6.1 cm de drenaje) del fondo del reservorio a la parte inferior de la mecha.
5.1 L adicionales (10 cm de drenaje) de reserva en la cámara de la mecha.
Superficie de recolección de soluciones: 507 cm2 (25.4 cm diámetro interno).
Dimensiones:Longitud total: 147 cm
Longitud del Tubo de control de divergencia (DCT): 63.5 cm
Diámetro del DCT (interior): 25,4 cm
Longitud del depósito de drenaje: 81.3 cm
Diámetro del depósito de drenaje (exterior): 11.5 cm.
Longitud del tubo de acceso: 180 cm estándar, personalizable.
Diámetro exterior del tubo de acceso: 6.0 cm (2 » PVC).
Tubería de evacuación de muestras: 1,27 cm DEO x 0,79 cm ID x 3 m de longitud; longitudes personalizadas disponibles bajo pedido.
Materiales de construcción:DCT (estándar): calibre 11 de acero inoxidable 304.
DCT (material inerte): PVC.
Mecha: fibra de vidrio cocida en seco.
Inhibidor de raíz: Treflan (BioBarrierTM), extraíble.
Tubo de evacuación de muestra: polietileno.
Material del puente hidráulico: tierra de diatomeas (DE).
Todas las otras partes: PVC.
Sensor de drenaje. Conductividad Eléctrica, Temperatura y Profundidad:
Fabricante Meter Group, Inc., (Decagon Devices).
Drenaje:
Rango de medida: 0 – 100 mm.
Exactitud: ± 1.4 mm.
Resolución: 0.2 mm.
Profundidad de agua:
Rango de medida: 0 a 3.5 m.
Exactitud: ± 0.1% en la escala completa a 20 °C.
Resolución: 0.5 mm.
Conductividad Eléctrica Aparente (CE):
Rango de medida: 0 a 120 dS/m.
Exactitud:± 0.01 dS/m o ± 10%.
Resolución: 0.001 dS/m.
Temperatura* (°C):
Rango de medida: -11 a 49 °C.
Exactitud:± 1 °C
Resolución: 0.1 °C.
Velocidad de medición: 300 ms (milisegundos).
Condiciones de operación: 0 °C a 50 °C.
Dimensiones: 9 cm x 3.4 cm.
Alimentación: 3.6 – 15 VDC, 0.03 mA en reposo, 0.5 mA durante 30 ms en medición.
Salida: Formato SDI 12 o Serial (TTL) a 3.6 V.
Tipo de conector: 3,5 mm (estéreo).
Longitud del cable: 10 m estándar, longitud máxima personalizable de 75 m.
* Si el agua se congela en la cavidad del transductor de presión del sensor CTD, la formación de hielo arruinará el transductor. Si el sensor está en agua, no se debe permitir que experimente una temperatura por debajo del punto de congelación.
Accesorios
Bomba automática para extracción de muestras de agua del lisímetro G3, Ref. 40381.
Registrador de datos ZL6 para el almacenamiento de datos del sensor de drenaje. Conductividad Eléctrica, Temperatura y Profundidad, Ref. ZL6 0.
Registrador de datos ZL6-BAsic para el almacenamiento de datos del sensor de drenaje. Conductividad Eléctrica, Temperatura y Profundidad, Ref. ZL6-Basic
